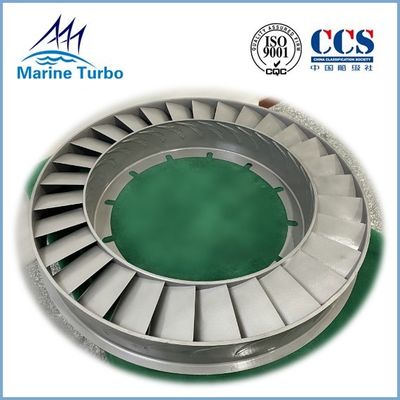

Anello dell'ugello del turbocompressore NA70 / T a flusso assiale aftermarket

Anello ugello a flusso assiale NA70/T di livello superiore per kit turbocompressori aftermarket

Caratteristiche del turbocompressore marino serie / NA:

• Anello ugello NA 70/T è una delle parti dei turbocompressori a gas di scarico e che sono stati sviluppati in modo relativamente semplice con aturbina assiale fusa
• Per la gamma di potenza del motore da 1.650 a 24.500 kW per turbocompressore;
• Turbina a flusso assiale entrobordo con cuscinetto radente;
• Lubrificato dal sistema dell'olio lubrificante dei motori;
• Adatto per un'ampia varietà di combustibili, combustibili pesanti, gasolio, biocarburanti e funzionamento a gas;
• Design semplice e durevole;
• utenzione facile;
• Lunga durata;

Tipi di turbocompressori marini serie / NA:

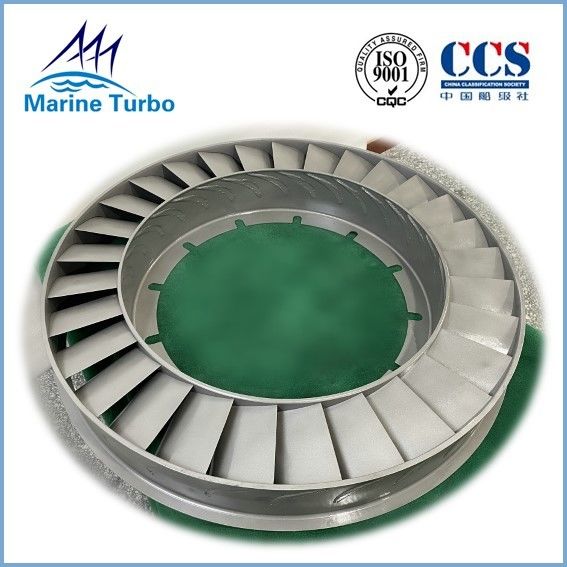

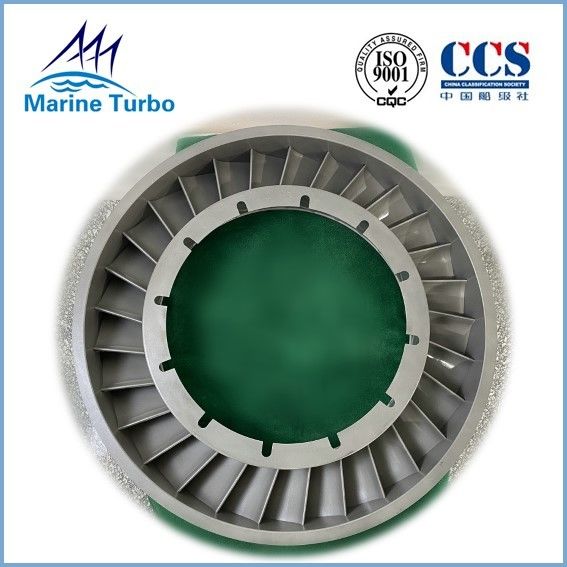

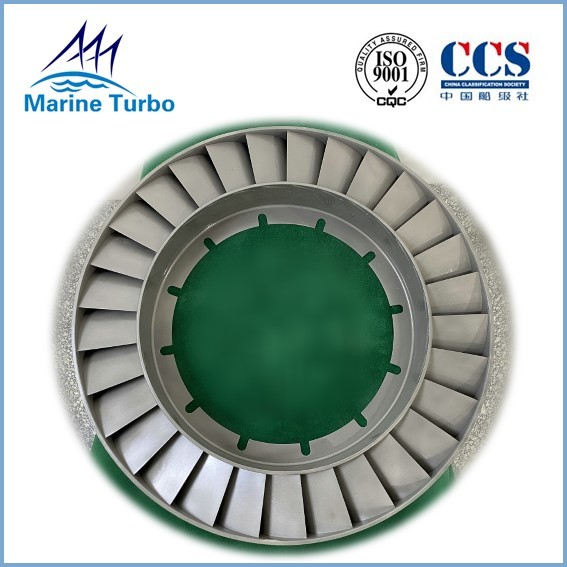

Più foto dell'anello dell'ugello / NA70

La funzione dell'anello dell'ugello del turbocompressore:

La turbina è azionata dai gas di scarico del motore, che entrano attraverso il carter di ingresso del gas.Il gas si espande attraverso un anello dell'ugello dove l'energia di pressione del gas viene convertita in energia cinetica.Questo gas ad alta velocità viene diretto sulle pale della turbina dove aziona la ruota della turbina e quindi il compressore ad alte velocità (10 -15000 giri/min).Il gas di scarico passa quindi attraverso l'involucro di uscita alle prese di scarico.

L'anello dell'ugello deve sopportare la temperatura e l'alta pressione estremamente elevate, quindi è molto importante per la selezione del materiale.

L'anello dell'ugello del turbocompressore è solitamente fricato da una lega di nichel-cromo resistente allo scorrimento, acciaio al nichel-molibdeno resistente al calore o una lega nimonica.
