Turbocompressore T- / Anello ugello turbocompressore serie T- NA per parti di riparazione turbo marine

Anello dell'ugello del turbocompressore serie T- / T-NA per parti di riparazione del turbo marino

Descrizione del turbocompressore serie T- / T-NA:

L'anello dell'ugello del turbocompressore serie T-NA appartiene a una parte diTurbocompressore a gas di scarico della serie T- / T-NA e che sono stati sviluppati in modo relativamente semplice con aturbina assiale fusa, adatta per motori a olio combustibile pesante, motori diesel marini, motori a biocarburante ea gas. Turbocompressori serie T-NAsono disponibili per una gamma di potenza del motore da 1.650 kW a 24.500 kW per turbocompressore e con facile utenzione o revisione.

Applicazioni:

Il turbocompressore serie T-NR è ampiamente utilizzato nei motori marini, nei motori Power e nei motori industriali.

T- / Il turbocompressore serie T-NA include:

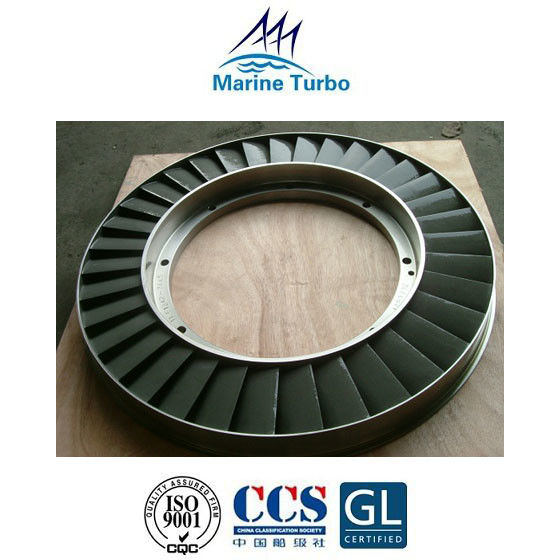

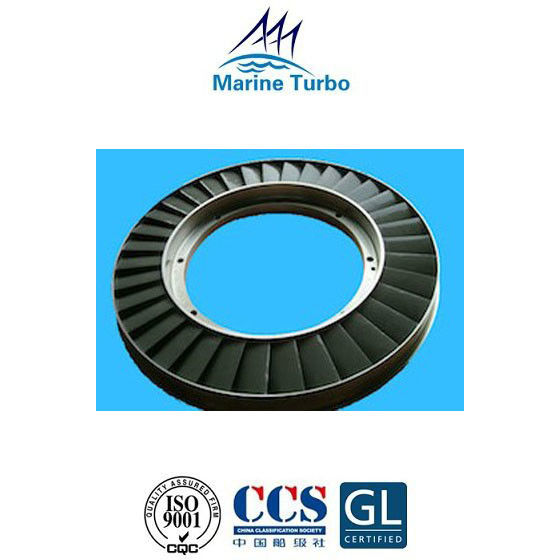

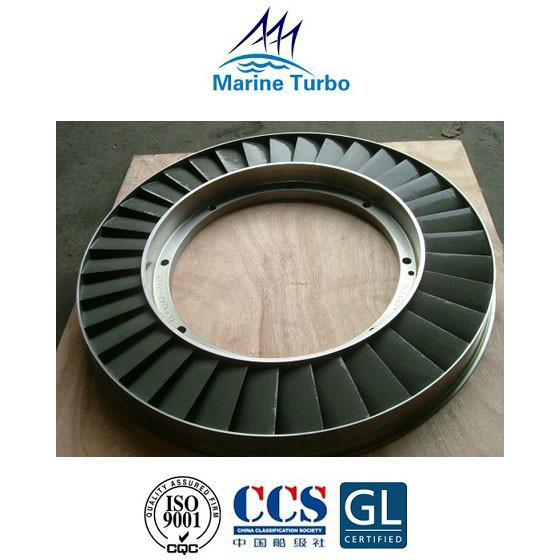

T- /Immagine dell'anello dell'ugello del turbocompressore serie T-NA:

La funzione dell'anello dell'ugello del turbocompressore:

La turbina è azionata dai gas di scarico del motore, che entrano attraverso il carter di ingresso del gas.Il gas si espande attraverso un anello dell'ugello dove l'energia di pressione del gas viene convertita in energia cinetica.Questo gas ad alta velocità viene diretto sulle pale della turbina dove aziona la ruota della turbina e quindi il compressore ad alte velocità (10 -15000 giri/min).Il gas di scarico passa quindi attraverso l'involucro di uscita alle prese di scarico.

L'anello dell'ugello deve sopportare la temperatura e l'alta pressione estremamente elevate, quindi è molto importante per la selezione del materiale.

L'anello dell'ugello del turbocompressore è solitamente fricato da una lega di nichel-cromo resistente allo scorrimento, acciaio al nichel-molibdeno resistente al calore o una lega nimonica.
