| Luogo di origine: | Jiangsu, Cina |
|---|---|
| Marca: | Marine Turbo |
| Certificazione: | ISO; CCS; GL |
| Numero di modello: | T- Serie del TCA |
| Quantità di ordine minimo: | 1 pz |
| Imballaggi particolari: | Scatola di cartone, cassa di legno |
| Tempi di consegna: | 1-4 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, Western Union |
| Capacità di alimentazione: | 500 pc/mese |

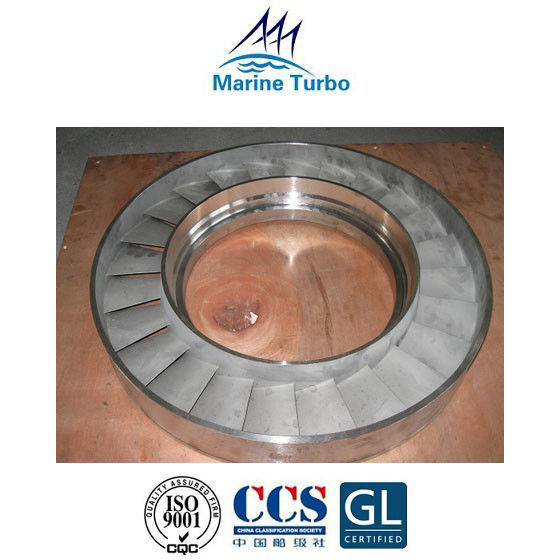

| Modello: | T- Serie del TCA | nome del prodotto: | Anello dell'ugello della sovralimentazione/pala di guida marina di turbo |
|---|---|---|---|
| Tipo 1: | Sovralimentazione del gas di scarico | Uscite del motore: | 2000 chilowatt -30,000kW |
| Tipo della turbina: | Flusso assiale, a due tempi ed a quattro tempi | Tipi a due tempi: | T- TCA44, T TCA55, T TCA66, T TCA77, T TCA88 |
| Tipi a quattro tempi: | T- TCA33, T TCA44, T TCA55, T TCA66, T TCA77, T TCA88 | Rapporto di pressione: | 2-storke: 4.55-4.8; colpo 4: 5.3-5.5 |
| Evidenziare: | anello dell'ugello del turbo,diffusore della turbina,anello dell'ugello del turbo a due tempi |
||
L'anello dell'ugello del turbocompressore serie T- TCA si estende su una parte diTurbocompressori a gas di scarico serie T- / T-TCA, considerati la tecnologia aggiornata della precedente serie di turbocompressori T-NA di successo.Il turbocompressore della serie T-TCA non è solo nettamente aumentato in termini di efficienza, ma anche notevolmente migliorato in termini di affidabilità e durata.La serie T-TCA è sviluppata per la sovralimentazione a pressione costante, con la quale i gas di scarico del motore fluiscono in un collettore di scarico comune, vi si accumulano e fluiscono con piccole fluttuazioni di pressione verso la turbina di scarico.
Le serie T-TCA sono progettate cometurbina assiale e può essere utilizzato in una gamma di prestazioni molto ampia per la carica di motori diesel e a gas a due e quattro tempi.Le uscite del motore sonoda 2.000 kW a 30.000 kW per turbocompressore e con facilità di assistenza o utenzione.
| T-UOMO | Serie T-TCA |
|
|
L (mm) | Hmm) | F (mm) | T (mm) | A1 (mm) | D(mm) | Peso (kg)*^ | ||
| T-TCA33 | 1558 | 1606 | 802 | 1021***** | 443 | 832 | 476 | 996 | 1372.1 | |||
| T-TCA44 | - | 2194 | 1054 | 1614 | 600 | 945 | 534 | 1000 | 2200 | |||
| T-TCA55 | 2167*** 2224**** |
2461 | 1206 | 1935* 1825** |
850* 740** |
1090 | 551 | 1371 | 3201.6 | |||
| T-TCA66 | 2360*** 2407**** |
2889 | 1433 | 2094 | 850 | 1294 | 649 | 1625 | 5308.9 | |||
| T-TCA77 | 2782 | 3416 | 1694 | 2561* 2371** |
1200* 1010** |
1538 | 754 | 1930 | 8325.3 | |||
| T-TCA88 | 3316 | 4022 | 2012 | 2734 | 1200 | 1825 | 880 | 2270 | 13410 |
*Piedi cassa, alti
**Piedi cassa, bassi
***Cassa di immissione gas assiale D=360mm
****Cassa di immissione gas assiale D=300mm o bicanale
*****Altezza H senza vasca gravitazionale
*^Con silenziatore e per motori a quattro tempi solo per riferimento
Il gas di scarico del motore si espande attraverso un anello dell'ugello dove l'energia di pressione del gas viene convertita in energia cinetica.Questo gas ad alta velocità viene diretto sulle pale della turbina dove aziona la ruota della turbina e quindi il compressore ad alte velocità (10 -15000 giri/min).Il gas di scarico passa quindi attraverso l'involucro di uscita alle prese di scarico.
I turbocompressori a gas di scarico funzionano a velocità elevate, alte temperature dei gas di scarico, elevate portate di aria e gas di scarico e portate elevate.Generalmente, la pressione del gas di scarico è di 0,25-0,45 MPa e la temperatura del gas di scarico è di 500-600 °C.La velocità varia in base alle dimensioni del turbocompressore / compressore Marine.La velocità massima del compressore di grandi dimensioni è di 10000 giri/min e la velocità massima del compressore di piccole dimensioni può raggiungere 40.000 ~ 50000 giri/min.Pertanto, il turbocompressore marino/il turbocompressore a gas di scarico è una macchina di precisione.
